0.6/1kV交联聚乙烯绝缘电力电缆（含阻燃型、耐火型、低卤低烟阻燃型、无卤低烟阻燃型）

一、用途

1.本产品适用于额定电压U₀/U为0.6/1kV 及以下的输配电线路上。

2.阻燃型电缆适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。

3.耐火型电缆适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。

4.低卤低烟阻燃型电缆适用于对电缆燃烧的烟浓度及氯化氢气体释出量有一定要求的场合。

5.无卤低烟阻燃型电缆适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。

二、型号及名称

YJV(YJLV)	铜（铝）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY(YJLY)	铜（铝）芯交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22(YJLV22)	铜（铝）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23(YJLV23)	铜（铝）芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32(YJLV32)	铜（铝）芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJY33(YJLY33)	铜（铝）芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆

注：

1. 阻燃型电缆型号在普通型前加“ZA（ZB、ZC）”。

2. 耐火型电缆型号在普通型前加“N”。

3. 低卤低烟阻燃型电缆型号在普通型前加“DDZ”

4. 无卤低烟阻燃型电缆型号为：WD（ZA,ZB,ZC）-YJY、WD（ZA,ZB,ZC）-YJLY、WD（ZA,ZB,ZC）-YJY23、WD（ZA,ZB,ZC）-YJLY23。

三、采用标准

GB/T12706-2008 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件

IEC60502：2004 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件

IEC60332 电缆或光缆在火焰条件下的燃烧试验

GB/T19666-2005 阻燃和耐火电线电缆通则

四、使用特性:

1. 额定电压

工频交流额定电压为0.6/1kV，使用交流系统最高电压应不超过1.2kV。

2. 工作温度

电缆导体长期允许最高工作温度为90℃；短路时，电缆导体的最高温度不超过250℃，持续时间不超过5S。

3. 环境温度

电缆运行最低环境温度-10℃。

4. 敷设温度

安装敷设时，温度应不低于0℃。

5. 弯曲半径

表1：电缆安装时的最小弯曲半径

项目	单芯电缆		三芯电缆
项目	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆	15D	12D	12D	10D
注：D为电缆外径

6、电缆的敷设方式有架空、电缆沟、埋地等

表2 空气中载流量校正系数

环境温度	20℃	25℃	30℃	35℃	40℃	45℃
校正系数	1.29	1.22	1.15	1.08	1.00	0.91

表3 土壤中载流量校正系数

环境温度	20℃	25℃	30℃	35℃	40℃
校正系数	1.04	1.00	0.96	0.92	0.87

五、产品标识

1、线芯

A.颜色标示

多芯电缆采用不同颜色标识时，符合下述规定：

2芯电缆：红、蓝；

3芯电缆：黄、绿、红；

4芯电缆：黄、绿、红、蓝；

5芯电缆：黄、绿、红、蓝、黑（或由供需双方协商确定）；

B.数字标识

多芯电缆采用数字标识时，符合下述规定：

2芯电缆：0、1；

3芯电缆：1、2、3；

4芯电缆：0、1、2、3；

5芯电缆：0、1、2、3、4；

其中数字1、2、3用于主线芯，0用于中性线芯。在5芯电缆，数字“4”指特定目的导体（包括接地导体），绝缘线芯采用数字标识时，绝缘应为同一种颜色并按照数字排列。数字应用阿拉伯数字印在绝缘线芯的表面上，数字颜色应相同并与绝缘颜色有明显反差且字迹清楚；数字标志应沿着绝缘线芯以相等的间隔重复出现，相邻两组数字标志应彼此颠倒。当标识由单个数字组成时，则应在数字的下面放一个破折号，如果标识是由两个数字组成时，则应上下排列并在后面数字的下方放置破折号，相邻两组数字标识的间距d应不大于50mm。

2.外皮

电缆外护套通常为黑色，但也可以按照制造方或买方协议采用黑色以外的颜色，以适应其使用环境，电缆应有制造厂商名、产品型号和额定电压的连续标识，厂名标识可以是制造厂商或商标的重复标识；一个完整标识的末端与下一标识的始端之间的距离。在电缆外护套上应不超过500mm;在电缆绝缘或包带上应不超过200mm；印刷标识应耐擦且不容脱落，表面的印字内容应该清晰可辨。

注：护套表面的标识也可根据用户或者制造厂商的习惯添加其他标识内容。

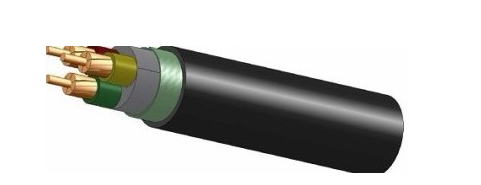

六、0.6/1KV交联聚乙烯绝缘电力电缆结构示意图

单芯电力电缆

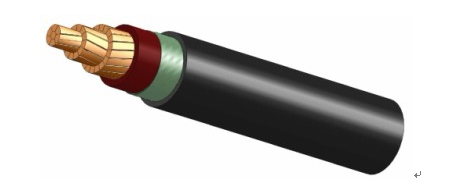

三芯电力电缆

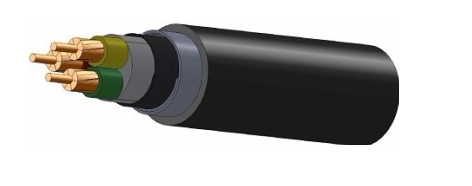

三芯铠装电力电缆

产品参数

表4 普通系列产品参数

电压等级0.6/1kV			型号Mode:YJV,YJLV,ZA(ZB,ZC)-YJV,ZA(ZB,ZC)-YJLV
芯数×标称截面 (No.ofCores×mm²)	主绝缘厚度 (mm)	参考外径(mm)		参考重量 (kg/km)		环境温度25℃时允许载流量
				铜芯Cu	铝芯Al	在空气中		在土壤中
				铜芯Cu	铝芯Al	铜Cu	铝Al	铜Cu	铝Al
1×1.5	0.7	5.6		48.4	39.2	35	30	47	34
1×2.5	0.7	6.0		61.2	45.8	43	35	63	45
1×4	0.7	6.5		79.3	54.7	57	38	82	60
1×6	0.7	7.0		102.11	65.1	72	47	101	76
1×10	0.7	8.3		153.4	89.6	99	62	135	102
1×16	0.7	9.3		221.2	117.2	131	117	175	135
1×25	0.9	11.0		323.1	164.4	177	148	225	174
1×35	0.9	11.6		418.8	198.1	218	181	272	208
1×50	1.0	13.1		565.5	256.9	266	218	323	247
1×70	1.1	15.8		798.9	366.4	338	280	397	307
1×95	1.1	17.4		1058.5	460.5	416	344	477	367
1×120	1.2	19.0		1312.4	557.4	507	401	545	418
1×150	1.4	21.0		1600	675.0	581	457	614	471
1×185	1.6	23.0		1989	826	696	530	695	535
1×240	1.7	25.4		2558	1032	818	646	805	631
1×300	1.8	27.8		3163	1250	943	744	913	717
1×400	2.0	31.6		4033	1585	1108	879	1044	828
1×500	2.2	35.9		5070	1983	1246	990	1217	934
2×2.5	0.7	10.8		166	135	37	30	54	38
2×4	0.7	11.8		206	156	48	32	70	51
2×6	0.7	12.8		280	191	61	40	86	65
2×10	0.7	15.4		393	266	84	53	115	87
2×16	0.7	17.4		544	346	113	99	149	115
2×25	0.9	26.8		800	477	150	126	191	148
2×35	0.9	22.0		1021	573	185	154	231	177
2×50	1.0	25.0		1389	754	226	185	275	210
2×70	1.1	28.8		1870	986	287	238	337	261
2×95	1.1	32.4		2463	1268	354	292	405	312
2×120	1.2	35.8		3067	1561	431	341	463	355
2×150	1.4	40.0		3838	1959	494	388	522	400
2×185	1.6	44.2		4694	2315	592	451	591	455
2×240	1.7	49.4		5980	2980	695	549	684	536
2×300	1.8	54.4		7400	3653	802	632	776	609
3×1.5	0.7	10.4		159	131	25	21	33	24
3×2.5	0.7	11.3		210	164	30	25	44	32
3×4	0.7	12.4		266	192	40	27	57	42
3×6	0.7	13.4		353	241	50	33	70	53
3×10	0.7	16.2		512	320	69	43	94	71
3×16	0.7	18.4		790	443	91	82	122	94
3×25	0.9	22.1		1090	604	124	103	157	122
3×35	0.9	23.4		1379	707	153	127	190	145
3×50	1.0	26.6		1914	962	186	153	226	173
3×70	1.1	30.9		2550	1224	237	196	278	215
3×95	1.1	34.5		3385	1592	291	241	334	257
3×120	1.2	38.4		4207	1948	355	281	382	293
3×150	1.4	42.9		5239	2419	407	320	430	330
3×185	1.6	47.4		6468	2995	487	371	487	375
3×240	1.7	53.0		8216	3716	573	452	564	442
3×300	1.8	58.5		10194	4574	660	521	639	502
3×4+1×2.5	0.7	13.0		319	229	38	25	54	40
3×6+1×4	0.7	14.2		409	271	47	31	66	50
3×10+1×6	0.7	16.9		605	376	65	41	89	67
3×16+1×10	0.7	19.5		910	499	86	77	115	89
3×25+1×16	0.9	23.2		1276	686	117	97	148	115
3×35+1×16	0.9	24.3		1601	825	144	119	179	137
3×50+1×25	1.0	28.0		2173	1062	175	143	212	163
3×70+1×35	1.1	32.0		2902	1355	223	184	261	202
3×95+1×50	1.1	36.2		3855	1754	274	227	314	242
3×120+1×70	1.2	40.4		4884	2192	334	264	359	275
3×150+1×70	1.4	44.3		5892	2640	383	301	404	310
3×185+1×95	1.6	49.3		7345	3274	458	349	458	352
3×240+1×120	1.7	55.0		9415	4060	539	425	530	416
3×300+1×150	1.8	60.7		11589	5043	621	490	601	472
4×1.5	0.7	11.2		192	154	22	18	30	21
4×2.5	0.7	12.1		260	196	27	22	40	28
4×4	0.7	13.3		329	230	36	24	52	38
4×6	0.7	14.5		420	272	45	30	64	48
4×10	0.7	17.7		648	393	62	39	85	64
4×16	0.7	20.1		950	533	83	74	110	85
4×25	0.9	24.2		1376	728	112	93	142	110
4×35	0.9	25.6		1794	898	137	114	171	131
4×50	1.0	29.5		2470	1200	168	137	203	156
4×70	1.1	34.3		3308	1540	213	176	250	193
4×95	1.1	38.3		4349	1959	262	217	300	231
4×120	1.2	42.6		5447	2435	319	252	343	263
4×150	1.4	47.6		6775	3016	366	288	387	297
4×185	1.6	52.8		8405	3775	438	333	438	337
4×240	1.7	59.0		10706	4706	515	407	507	340
4×300	1.8	65.2		13313	5819	594	468	575	452
5×4	0.7	14.4		388	261	33	24	49	34
5×6	0.7	15.7		511	317	42	30	60	42
5×10	0.7	19.3		789	457	59	39	81	58
5×16	0.7	22.0		1115	590	90	74	105	76
5×25	0.9	26.5		1632	822	108	93	132	100
5×35	0.9	28.2		2185	1063	133	114	166	121
5×50	1.0	32.6		3035	1446	168	137	198	146
5×70	1.1	37.9		4089	1877	208	176	240	183
5×95	1.1	42.7		5408	2418	258	217	291	227
5×120	1.2	47.2		6740	2975	312	252	336	258
5×150	1.4	53.0		8435	3731	360	288	380	297
5×185	1.6	58.8		10369	4574	431	333	430	337
5×240	1.7	65.7		13314	5814	511	407	501	426
4×4+1×2.5	0.7	14.1		365	251	33	24	49	34
4×6+1×4	0.7	15.5		474	301	42	30	60	42
4×10+1×6	0.7	18.5		718	425	59	39	81	58
4×16+1×10	0.7	21.4		1038	558	80	74	105	76
4×25+1×16	0.9	25.6		1596	846	108	93	132	100
4×35+1×16	0.9	26.9		2033	1034	133	114	166	121
4×50+1×25	1.0	31.3		2769	1330	168	137	198	146
4×70+1×35	1.1	36.1		3722	1733	208	176	240	183
4×95+1×50	1.1	40.6		4922	2223	258	217	291	227
4×120+1×70	1.2	45.5		6234	2790	312	252	336	258
4×150+1×70	1.4	50.0		7584	3393	360	288	380	297
4×185+1×95	1.6	55.6		9412	4183	431	333	430	337
4×240+1×120	1.7	62.0		12073	5318	511	407	501	426
3×4+2×2.5	0.7	13.9		348	244	33	24	49	34
3×6+2×4	0.7	15.2		451	291	42	30	60	42
3×10+2×6	0.7	17.8		667	400	59	39	81	58
3×16+2×10	0.7	20.9		1023	548	80	74	105	76
3×25+2×16	0.9	24.7		1492	799	108	93	132	100
3×35+2×16	0.9	25.7		1785	904	133	114	166	121
3×50+2×25	1.0	30.1		2523	1247	168	137	198	146
3×70+2×35	1.1	34.1		3350	1577	208	176	240	183
3×95+2×50	1.1	38.7		4486	2059	258	217	291	227
3×120+2×70	1.2	43.5		5724	2587	312	252	336	258
3×150+2×70	1.4	47.0		6772	3068	360	288	380	297
3×185+2×95	1.6	52.3		8465	3797	431	333	430	337
3×240+2×120	1.7	58.3		10831	4825	511	407	501	426

表5 铠装系列产品参数

电压等级:0.6/1kV			型号:YJV22,YJLV22,ZA(ZB,ZC)-YJV22,ZA(ZB,ZC)-YJLV22
芯数×标称截面 (No.ofCores×mm²)	主绝缘厚度 (mm)	参考外径(mm)		参考重量 (kg/km)		环境温度25℃时允许载流量
				铜芯Cu	铝芯Al	在空气中		在土壤中
				铜芯Cu	铝芯Al	铜Cu	铝Al	铜Cu	铝Al
2×4	0.7	15.0		31	264	48	32	70	51
2×6	0.7	16.0		398	324	61	40	86	65
2×10	0.7	18.6		536	409	84	53	115	87
2×16	0.7	20.6		718	509	113	99	149	115
2×25	0.9	24.0		1021	697	150	126	191	148
2×35	0.9	25.2		1256	808	185	154	231	177
2×50	1.0	28.2		1627	992	226	185	275	210
2×70	1.1	32.4		2175	1291	287	238	337	261
2×95	1.1	37.0		3201	2006	354	292	405	312
2×120	1.2	40.4		3881	2374	431	341	463	355
2×150	1.4	45.0		4765	2886	494	388	522	400
2×185	1.6	49.4		5717	3398	592	451	591	455
2×240	1.7	54.8		7119	4119	695	549	684	536
2×300	1.8	60.0		8717	4969	802	632	776	609
3×4	0.7	15.6		379	305	40	27	57	42
3×6	0.7	16.6		477	365	50	33	70	53
3×10	0.7	19.4		664	472	69	43	94	71
3×16	0.7	21.6		963	615	91	82	122	94
3×25	0.9	25.3		1298	813	124	103	157	122
3×35	0.9	26.6		1632	960	153	127	190	145
3×50	1.0	30.0		2221	1269	186	153	226	173
3×70	1.1	35.7		3358	2032	237	196	278	215
3×95	1.1	39.3		4295	2502	291	241	334	257
3×120	1.2	43.2		5210	2950	355	281	382	293
3×150	1.4	47.9		6332	3513	407	320	430	330
3×185	1.6	52.6		7762	4289	487	371	487	375
3×240	1.7	58.4		9649	5149	573	452	564	442
3×300	1.8	64.3		11777	6157	660	521	639	502
3×4+1×2.5	0.7	16.2		426	336	38	25	54	40
3×6+1×4	0.7	17.4		528	392	47	31	66	50
3×10+1×6	0.7	20.1		751	522	65	41	89	67
3×16+1×10	0.7	22.7		1083	671	86	77	115	89
3×25+1×16	0.9	26.4		1485	895	117	97	148	115
3×35+1×16	0.9	28.7		1863	1087	144	119	179	137
3×50+1×25	1.0	32.8		2903	1792	175	143	212	163
3×70+1×35	1.1	36.8		3722	2176	223	184	261	202
3×95+1×50	1.1	40.8		4758	2657	274	227	314	242
3×120+1×70	1.2	45.4		5915	3222	334	264	359	275
3×150+1×70	1.4	49.5		7021	3769	383	301	404	310
3×185+1×95	1.6	54.3		8625	4554	458	349	458	352
3×240+1×120	1.7	60.4		10848	5594	539	425	530	416
3×300+1×150	1.8	66.5		13199	6653	621	490	601	472
4×4	0.7	16.5		452	354	36	24	52	38
4×6	0.7	17.7		555	407	45	30	64	48
4×10	0.7	20.9		815	559	62	39	85	64
4×16	0.7	23.3		1140	723	83	74	110	85
4×25	0.9	27.4		1606	959	112	93	142	110
4×35	0.9	29.0		2052	1156	137	114	171	131
4×50	1.0	34.1		3145	1876	168	137	203	156
4×70	1.1	39.1		4210	2442	213	176	250	193
4×95	1.1	43.3		5356	2966	262	217	300	231
4×120	1.2	47.4		6539	3527	319	252	343	263
4×150	1.4	52.8		8074	4315	366	288	387	297
4×185	1.6	58.2		9852	5221	438	333	438	337
4×240	1.7	64.6		12311	6311	515	407	507	340
4×300	1.8	71.0		15088	7595	594	468	575	452
5×4	0.7	17.6		508	381	32	23	48	33
5×6	0.7	18.9		646	452	41	29	58	40
5×10	0.7	22.5		957	625	58	38	80	56
5×16	0.7	25.2		1312	787	79	72	104	73
5×25	0.9	29.7		1875	1064	107	91	130	96
5×35	0.9	33.0		2830	1708	131	112	164	128
5×50	1.0	37.4		3750	2171	166	134	196	143
5×70	1.1	42.9		5062	2850	206	172	237	181
5×95	1.1	47.7		6480	3489	256	213	288	224
5×120	1.2	52.6		7951	4186	310	250	333	255
5×150	1.4	58.6		9847	5143	357	285	376	2935
5×185	1.6	64.6		11931	6136	428	330	426	334
5×240	1.7	71.7		14967	7467	508	402	497	422
4×4+1×2.5	0.7	17.3		484	370	32	23	48	33
4×6+1×4	0.7	18.7		607	434	41	29	58	40
4×10+1×6	0.7	21.7		880	586	58	38	80	56
4×16+1×10	0.7	24.6		1231	750	79	72	104	73
4×25+1×16	0.9	28.8		1830	1080	107	91	130	96
4×35+1×16	0.9	31.5		2634	1635	131	112	164	128
4×50+1×25	1.0	36.1		3794	2166	166	134	196	143
4×70+1×35	1.1	40.7		4634	2645	206	172	237	181
4×95+1×50	1.1	45.6		5970	3272	256	213	288	224
4×120+1×70	1.2	49.4		7383	3938	310	250	333	255
4×150+1×70	1.4	55.4		8928	4736	357	285	376	293
4×185+1×95	1.6	61.2		10901	5672	428	330	426	334
4×240+1×120	1.7	67.8		13742	6987	508	402	497	422
3×4+2×2.5	0.7	17.1		465	360	32	23	48	33
3×6+2×4	0.7	18.4		582	421	41	29	58	40
3×10+2×6	0.7	21.0		822	556	58	38	80	56
3×16+2×10	0.7	24.1		1210	735	79	72	104	73
3×25+2×16	0.9	27.9		1718	1024	107	91	130	96
3×35+2×16	0.9	28.9		2063	1182	131	112	164	128
3×50+2×25	1.0	34.7		3246	1970	166	134	196	143
3×70+2×35	1.1	38.9		4238	2465	206	172	237	181
3×95+2×50	1.1	43.5		5471	3034	256	213	288	224
3×120+2×70	1.2	48.7		6852	3716	310	250	333	255
3×150+2×70	1.4	52.2		8046	4343	357	285	376	293
3×185+2×95	1.6	57.7		9876	5209	428	330	426	334
3×240+2×120	1.7	64.1		12413	6407	508	402	497	422

上一个：0.6/1kV及以下耐火电线电缆

下一个：0.6/1kV聚氯乙烯绝缘电力电缆（含阻燃型、耐火型、低卤低烟阻燃型）
