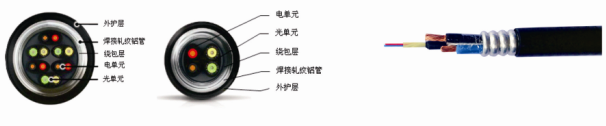

产品结构示意图：
产品特点：
●在单个轻质轧纹铝管里，结合了光纤和DC电力缆，使它成为世界最具有创新特色的解决方案，且降低了现场安装成本。
●使移动运营商部署RRH建筑时能够标准化。
●具有良好弯曲特性的铝带轧纹铠装：减少安装时间，提供机械保护和屏蔽。
●外导体接地，不用传统接地，减少安装成本。
●轻量级解决方案紧凑设计，减少塔的负载。
●抗紫外聚乙烯护套：保证对缆的长期保护。
技术特性和参数：
采用B1或B1.3单模光纤，满足YD/T2289.3-2011要求 | |||
光纤部分 | 项目 | 技术要求 | |
模场直径（μm） | 9.3±0.6 | ||
包层直径（μm） | 125±1 | ||
模场同心度误差（μm） | ≤0.6 | ||
包层不圆度（%） | ≤1 | ||
截止波长（μm） | ≤1260 | ||
衰减系数（db/km） | ≤0.36（1310nm） | ||
≤0.22（1550nm） | |||
零色散波长范围（μm） | 1300-1324 | ||
零色散斜率最大值 | ≤0.092 | ||
1288-1339色散系数最大值 | ≤3.5 | ||
1271-1360色散系数最大值 | ≤5.3 | ||
1550色散系数最大值 | ≤18 | ||
电缆部分 | 项目 | 技术要求 | |
绝缘平均厚度 | PVC | ≥0.8 | |
XLPE、PE | ≥0.7 | ||
绝缘最薄点厚度 | PVC | ≥0.62 | |
XLPE、PE | ≥0.53 | ||
导体最高工作温度 | 70℃,90℃ | ||
20℃时导体电阻（Ω/km） | 单根硬导体 | ≥7.41 | |
多根软结构导体 | ≥7.98 | ||
耐电压试验（2000V/5min） | 不击穿 | ||
光缆部分 | 项目 | 技术要求 | |
允许拉伸力（N） | 短期 | 400N≤1.0*G≤3000N | |
长期 | 200N≤0.5*G≤1500N | ||
允许压扁力（N/100mm） | 短期 | 2200 | |
长期 | 1100 | ||
最小弯曲半径（D:光缆外径mm） | 静态 | 非铠装 | |
铠装 | |||
动态 | 非铠装 | ||
铠装 | |||

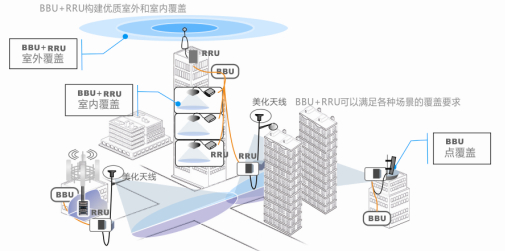

应用方案：
